弊社の強みはＳＡＡＭシステム、アンカーリフトオフ試験、電気式静的コーンの色柱状図表現法をはじめ、様々な地盤に対しての調査、工事、施工を一連の流れとして行えるところにあります。
創業55年の現在、関連有資格者を多く有し、皆様の住んでいる地域の地盤補強や公共工事等を含め多くの調査、工事に携わってきております。

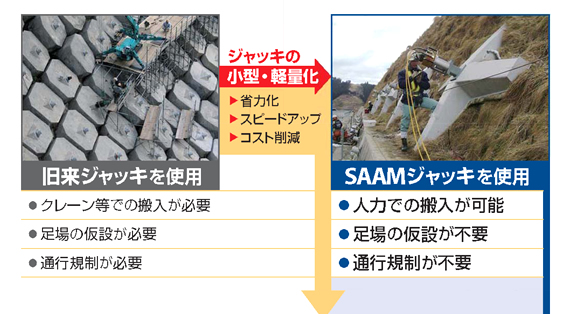

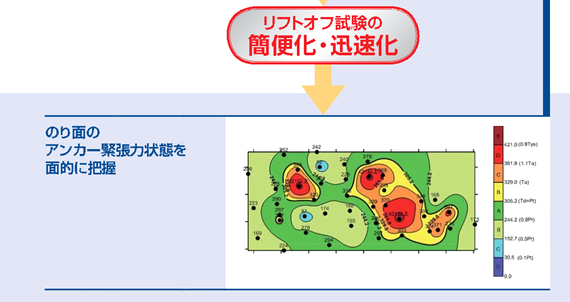

【SAAMシステムとは】

【三成分コーン試験の概要】

三成分コーン試験の最大の特徴は、コーン支持力qc、周面摩擦力fsと間隙水圧力Udを同時にかつ連続的に計測できることであります。
例えば、軟弱粘土層に薄い砂層が介在している場合と、そうでない場合とでは、解析・設計上大きく異なる要素となります。このような砂層を通常の地盤調査方法で確認することは難しいが、三成分コーン試験では容易にしかも経済的に見つけることができます。

三成分コーン試験（電気式静的コーン貫入試験）JGS 1435-2003

目的	地盤の詳細な構成状態（地盤の強度や土質分類を把握する）
概要	貫入機によりコーンを静的に貫入させ、貫入時の先端抵抗、周面摩擦抵抗、間隙水圧を同時にかつ連続的に計測し、地盤の硬軟や締まりの程度および砂質土・粘性土など土質分類のデータを得ることができる。
方法	貫入ロッドの先端に電気式コーンを、貫入機に貫入量検出器を取付け、油圧貫入機で静的に圧入する。貫入速度は毎秒2±0.5cmを標準とする。電気信号はケーブルによりデータローガー及びコンピュータへ伝え自動記録する。
測定間隔	10cmに1回以上測定。弊社では2cm間隔で測定。
適用地盤	粘性土、砂質土（N=0〜20程度）を対象とする。 ただしN値10〜20の場合、反力20〜60kNの追加（オプション）が必要。
測定可能深度	30m程度(N値20以下の地層)

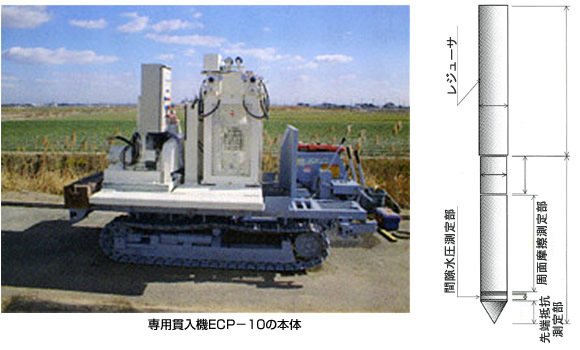

貫入度	専用貫入機ECP-10の最大貫入力100kN

【土層の判別】

一般に砂質地盤では、先端抵抗qtが大きく間隙水圧Udは静水圧に等しいか、或いはコーン貫入時に正のダイレタンシーによって静水圧より小さくなります。一方粘性土の場合のqtは小さいが、Udは大きくなります。このqtとUdの関係からRobertsonらが提案する土の分類チャートを利用して土質を分類することがきます。

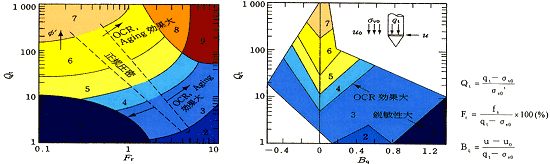

▲Robertsonらが提案する土の分類チャートを利用した土質判別図

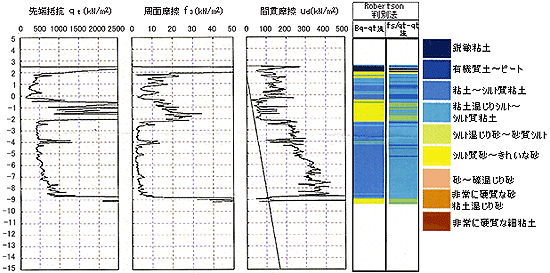

▲試験結果の整理例（当社独自の色柱状図による表現方法）

【せん断強度】

コーンの先端抵抗（qt）、間隙水圧（Ud）を用いて非排水せん断強さcuを、次式によって関連づけることができます。
